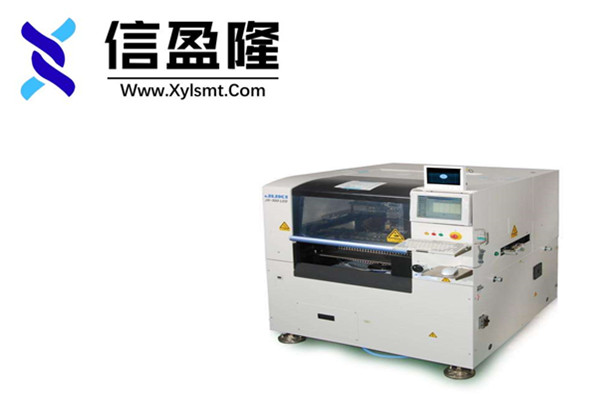

JUKI JX-300LED LED 通用贴片机

JX-300LED 新机型既可生产最适合的LED基板的同时,也可完全胜任生产LED电源基板,及其他消费类电子产品。JX-300LED 新机型实际贴装效率在KE2070机型基础上更加提高了10%,实际产能达到18,000CPH以上.

型号 : JUKI JX-300LED LED 通用贴片机
品牌 : JUKI
价格请咨询 : 13662693784
尺寸 :

JUKI JX-300LED LED 通用贴片机


JX-300LED 新机型既可生产最适合的LED基板的同时,也可完全胜任生产LED电源基板,及其他消费类电子产品。JX-300LED 新机型实际贴装效率在KE2070机型基础上更加提高了10%,实际产能达到18,000CPH以上.


加长规格基板(1500×360mm)
贴装元件高度:6mm / 12mm
贴装元件尺寸
镭射激光识别:0.6x0.3mm(英制0201)~33.5mm
贴装速度:最佳条件:0.155秒/芯片(23,300CPH)
贴装精度:镭射激光识别:±0.05mm(±3σ)
装着元件种类:机械供料器:40种 (8MM)
装置尺寸(W*D*H):标准规格:1,920×1,393×1,440mm
装置重量:约1,420Kg



规格
操作系统:WINDOWS XP (中文、日文、英文语言切换)
基板尺寸:标准规格基板(1200×360mm)



特性
1. JX-300LED应对 1200 ~1500mm LED照明基板和LENS液晶屏生产
JX-300LED 独有的2次和3次夹板功能实现≦1500MM LED基板生产,通过3组MARK点对基板进行全自动视觉对中,实现高精度贴装。
2. JUKI独有的激光贴片监视功能
JUKI独有的贴装头上备有激光传感器,实时检测贴装头上元器件的有无。对元件表面有粘着性的LED器件,为了防止LED元件带回可设定吹气时间。通过激光器实时监测功能,杜绝元件在贴装前掉落及有粘性LED元件被带回情况的发生。
3. JUKI独有的激光定位,识别LENS引脚
JUKI 独有的LNC60激光三维扫描成像技术,通过对LENS引脚360度旋转进行侧面照相,根据元件影像边缘和旋转角度,绘出元件外型,并计算出元件中心和角度及尺寸完成LENS的方向判断,最终完成LENS的X、Y、角度识别进行高精度LENS贴装。


LED贴片机JX-300LED,最适用于LED照明机器或中、大型液晶背光源生产的LED贴片机
