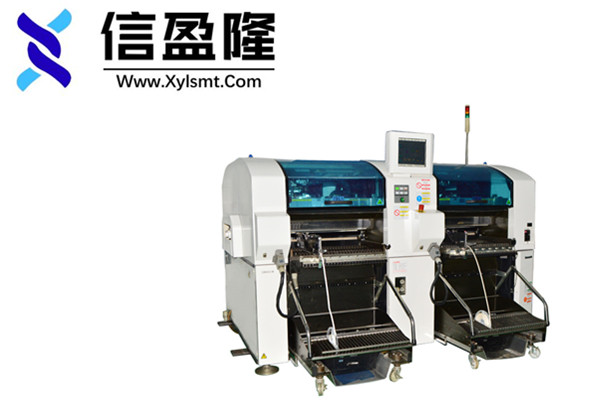

松下贴片机CM402-L 模块化超高速

深圳市信盈隆电子科技有限公司专注为电子制造商提供西门子贴片机SIPLACE X2 S贴片机等整条SMT生产线设备,以及零配件、服务和解决方案。

型号 : 松下贴片机CM402-L 模块化超高速
品牌 : 松下
价格请咨询 : 13662693784
尺寸 :
CM402-L产品参数:

机种名:CM402-L
基板尺寸:L50mm×W50mm~L510mm×W460mm
基板替换时间:0.9s(基板长度240mm以下最佳条件时)
电源*1:三相AC200V,3.5kVA
空压源*2:0.49MPa,150L/min(A.N.R.)
设备尺寸:W2350mm×D2690mm×H1430mm*3
重量*4:3000kg

高速贴装头
贴装最快速度:0.06s/芯片(A型)
贴装精度:±50μm/芯片(Cpk≧1)
元件尺寸:0603芯片~L24mm×W24mm

多功能贴装头
贴装最快速度:0.21s/QFP(B型)
贴装精度:±35μm/QFP(Cpk≧1)
元件尺寸:0603芯片~L100mm×W90mm

松下贴片机CM402-L产品特点:

高生产能力:
实现产能为60000 CPH的高速(系统升级后能够达到66000CPH)
基板运送时间最快达到 0.9秒。基板运送灵活,减少运送损失时间

高效率:
CP/CPK自检功能,客户能够在设备的使用过程中自己检测设备精度
0603窄间距贴装元件吸着率和产品一次合格直通率创业界最高记录,如目前大量量产的Ipod MP3
以程控精密压插来实现手插元件100%的自动化插装。例如: I/O Port,异型Connector,铜柱等

灵活的配线方式:
基于一个平台的设计,CM402A/B/C三种型号只需更换头部和添加挂盘式送料器(TRAY)就能够完成高速机/泛用机/综合机的更改
采用大量成熟的可靠性设计,大幅减少故障停机时间来实现高效率生产。
全球最少的生产线料架种类。总共5种料架就能对应所有的编带元件
实现编带料架智能化,能根据元件自动选择传送方式,并具有多种其他智能功能
单机最多能够贴装 216种元件
一括式小车交换连接/编带/料架等充实周边装置实现不停机换料,实际生产稼动率达到85%-90%

高贴装精度:
高精度贴装 50μm (Cpk≧1.0)高精度base-machine,并与高精度校准功能并
多种方式灵活组合,满足各种不同需求的生产

完善的软件系统:
简易的制程软件,一次性完成单机优化和生产线平衡优化
采用LINE COMPUTER管理方式,时时监测生产管理情报和物料使用状况
IPC智能元件追踪系统,不仅能够追踪PCB ID和防止换料出错,而且能够时时对整条生产线进行品质监控和反馈(包括对印刷机和回流炉进行监控)。
