回流焊和波峰焊的区别
2023-05-04 11:12 信盈隆科技
回流焊和波峰焊的区别

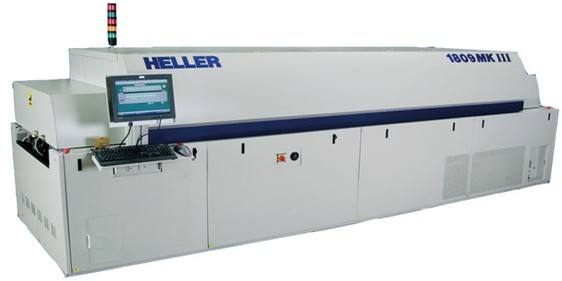

什么是回流焊？
回流焊是指通过加热融化预先涂布在焊盘上的焊锡膏，实现预先贴装在焊盘上的电子元器件的引脚或焊端和pcb上的焊盘电气互连，以达到将电子元器件焊接在PCB板上的目的。回流焊是靠热气流对焊点的作用，胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；所以叫“回流焊”，因为气体在焊机内循环流动产生高温达到焊接，回流焊一般分为预热区、加热区和冷却区。
什么是波峰焊？
将熔化的软钎焊料（铅锡合金），经电动泵或电磁泵喷流成设计要求的焊料波，使预先装有元器件的印制板通过焊料波，实现元器件焊端或引脚与印制板焊盘间机械与电气连接的软钎焊。波峰焊机主要是由运输带，助焊剂添加区，预热区和波锡炉组成，其主要材料是焊锡条。
回流焊和波峰焊的区别
1.波峰焊是熔融的焊锡形成焊料波峰对元件进行焊接；回流焊是高温热风形成回流熔化焊锡对元件进行焊接。
2.工艺不同：波峰焊要先喷助焊剂，再经过预热，焊接，冷却区，回流焊时，pcb上炉前已经有焊料,经过焊接只是把涂布的锡膏融化进行焊接,波峰焊时，pcb上炉前并没有焊料,焊机产生的焊料波峰把焊料涂布在需要焊接的焊盘上完成焊接。
3.回流焊适用于贴片电子元器件，波峰焊适用于插脚电子元器件。
